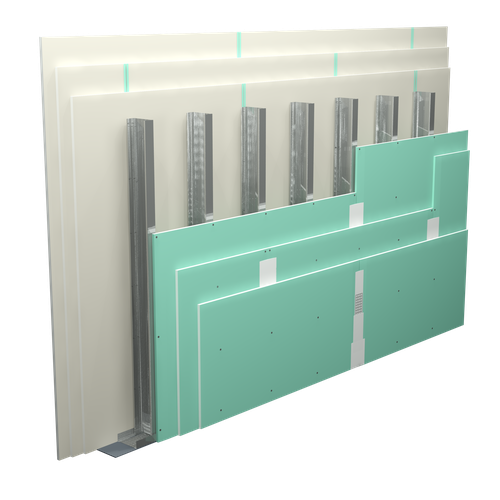

Ściana wysoka

SD - 3x12,5 GKFI DFH2/CW 100/300 (W)

na konstrukcji z profili CW 100 i UW 100 w rozstawie co 300 mm z trzykrotnym poszyciem płytami GKFI typu DFH2 o grub. 12,5 mm, z opcjonalnym wypełnieniem wełną mineralną

SD - 3x12,5 GKFI DFH2/CW 100/300 (W)

Klasyfikacja budowlana

CCI (Construction Classification International)
%B.AD

Dane techniczne

Klasa odporności ogniowej
Klasa odporności ogniowej
EI 120 1)
Maksymalna wysokość
Maksymalna wysokość
9,0 m 2)
Masa ściany
Masa ściany
65 kg/m2 3)

Powyższe parametry dotyczą przegrody wykonanej z profili z blachy o grub. 0,6 mm. Przed przystąpieniem do wykonania przegrody należy dobrać właściwy sposób połączenia ze stropem, w zależności od projektowanego ugięcia. Dopuszczalne warianty określone są w klasyfikacji ogniowej nr 06041/15/R24NP.

Standard

super impregnowany super

Zapewnia bardzo stabilną zabudowę o najwyższych parametrach odporności ogniowej, izolacyjności akustycznej i twardości. Podwyższona odporność na wilgoć.
super impregnowany

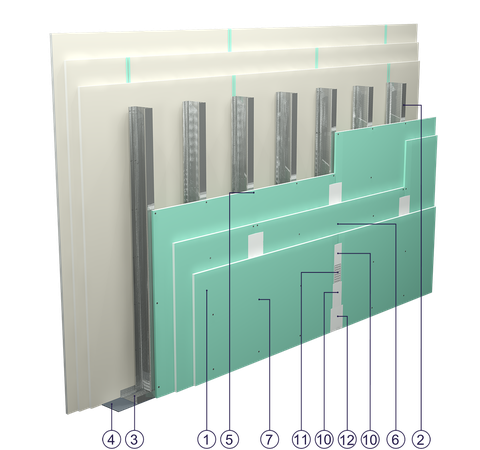

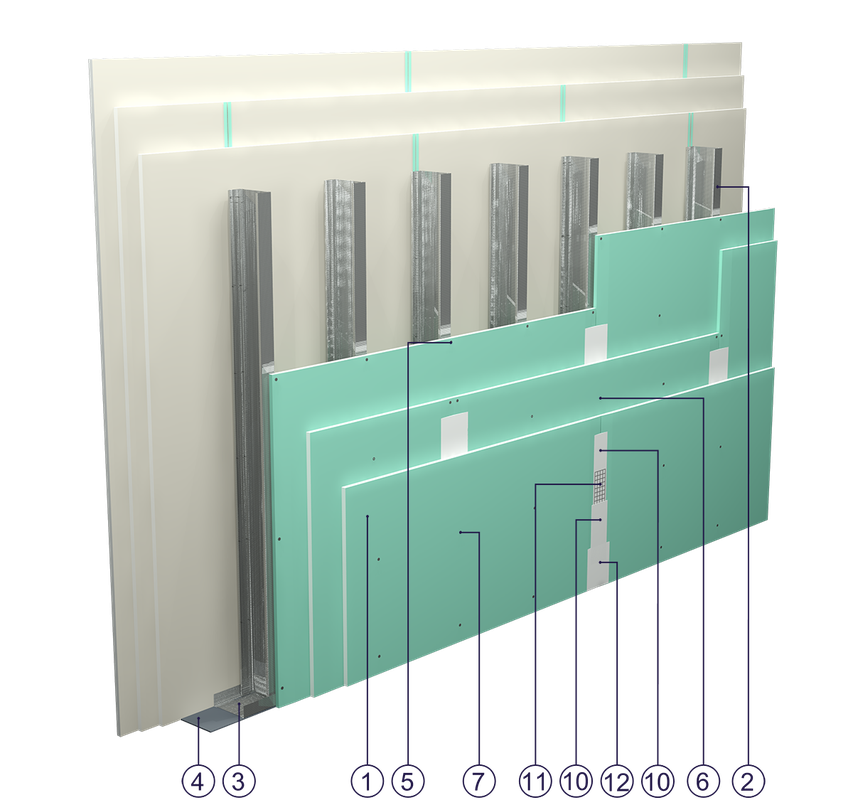

Elementy ściany działowej

1
Płyty gipsowo-kartonowe Norgips S GKFI typu DFH2 o grub. 12,5 mm
2
Profile Norgips CW 100 (słupki) w rozstawie osiowym max. co 300 mm
3
Profile Norgips UW 100 zamocowane do poziomych elementów nośnych
4
Taśma uszczelniająca Norgips szer. 100 mm
5
Blachowkręty Norgips 3,5 x 25 mm w rozstawie max. co 75 cm
6
Blachowkręty Norgips 3,5 x 35 mm w rozstawie max. co 50 cm
7
Blachowkręty Norgips 3,5 x 55 mm w rozstawie max. co 25 cm
8
Dyble stalowe min. ∅ 6 x 40 mm w rozstawie max. co 80 cm
9
Otwory w słupkach do przeprowadzenia przewodów instalacyjnych
10
Gotowa masa szpachlowa Norgips Start & Finish lub gipsowa masa szpachlowa Norgips Start
11
Taśma zbrojąca Norgips
12
Gotowa masa szpachlowa Norgips Extra Finish, gotowa masa szpachlowa Norgips Start & Finish lub gipsowa masa szpachlowa Norgips Finish
13
Opcjonalnie wełna mineralna
Pobierz Do teczki
Karta systemu SD - 3x12,5 GKFI DFH2/CW 100/300 (W)
SD - 3x12,5 GKFI DFH2/CW 100/300 (W)
SD - 3x12,5 GKFI DFH2/CW 100/300 (W)
SD - 3x12,5 GKFI DFH2/CW 100/300 (W)
1)
Na podstawie klasyfikacji nr LBO-061-KZ/20
2)
Podane wysokości dotyczą konstrukcji o rozstawie profili co 300 mm. Podane wysokości dotyczą pomieszczeń, w których jednocześnie przebywa niewielka ilość osób (np. pokoje w mieszkaniach, hotelach, biurach lub szpitalach). W pomieszczeniach, w których przebywa jednocześnie duża ilość osób (takich jak sale konferencyjne, klasy szkolne, aule wykładowe) dopuszczalna wysokość wynosi 7,8 m.
3)
Ciężar nie uwzględnia materiału izolacyjnego

Kalkulator zużycia materiałów

Powierzchnia zabudowy m2
Swpie
Materiał
Jednostka
Zużycie
na 1 m2
Zużycie
na {total} m2
Cena
jednostkowa*
Wartość

Wartość materiałów na 1 m2 ściany

:
{get_calculation_per_meter} PLN

Wartość materiałów na 1 m2 ściany

: {get_calculation_per_meter} PLN

Całkowita wartość materiałów dla pow. ściany

:
{get_total_calculation} PLN

Całkowita wartość materiałów dla pow. ściany

: {get_total_calculation} PLN

Powyższe normy zużycia materiałów nie uwzględniają odpadów występujących w trakcie realizacji elementu i są szacunkowe. Kalkulacja nie stanowi oferty handlowej w rozumieniu art. 66 § 1 Kodeksu cywilnego.

* W celu obliczenia kosztów wykonania ściany należy wpisać ceny jednostkowe materiału.

Q1 - Wykonanie dwukrotnego szpachlowania masą konstrukcyjną (Norgips Start & Finish lub Norgips Start) spoin i połączeń płyt g-k wraz z wtopieniem w spoiny taśmy zbrojącej, pokrycie masą szpachlową widocznych części elementów mocujących

Q2 - Obejmuje zakres Q1 oraz szpachlowanie finiszową masą szpachlową (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) połączeń płyt g-k aż do osiągnięcia płynnego przejścia powierzchni spoiny z powierzchnią płyt g-k

Q3 - Obejmuje zakres Q2 oraz szpachlowanie całej powierzchni elementu przegrody (spoin i kartonu) finiszową masą szpachlową (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) o grub. ok. 1 mm w celu wyrównania powierzchni, zamknięcia porów oraz ujednoliceniu chłonności szpachlowanych powierzchni
