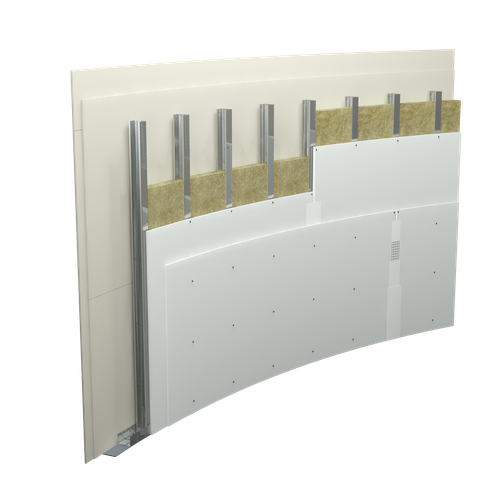

Ściana działowa

SDK - 2x6,5 Norflex A/CW 50 W

na konstrukcji z profili CW 50 i U 50 z dwukrotnym poszyciem płytami Norflex typu A o grub. 6,5 mm, z wypełnieniem wełną mineralną

SDK - 2x6,5 Norflex A/CW 50 W

Klasyfikacja budowlana

CCI (Construction Classification International)
%B.AD

Dane techniczne

Maksymalna wysokość
Maksymalna wysokość
4,0 m 1)
Masa ściany
Masa ściany
23 kg/m2 2)

Powyższe parametry dotyczą przegrody wykonanej z profili z blachy o grub. 0,55 i 0,6 mm.

Standard

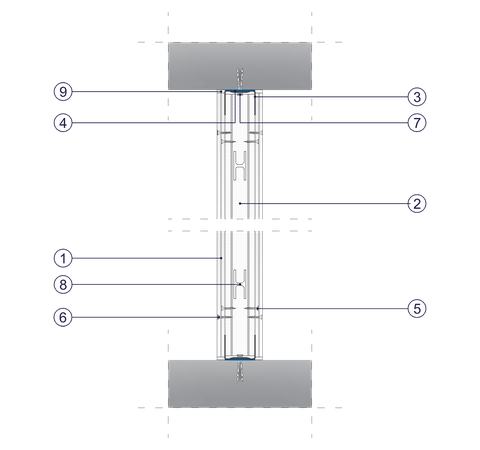

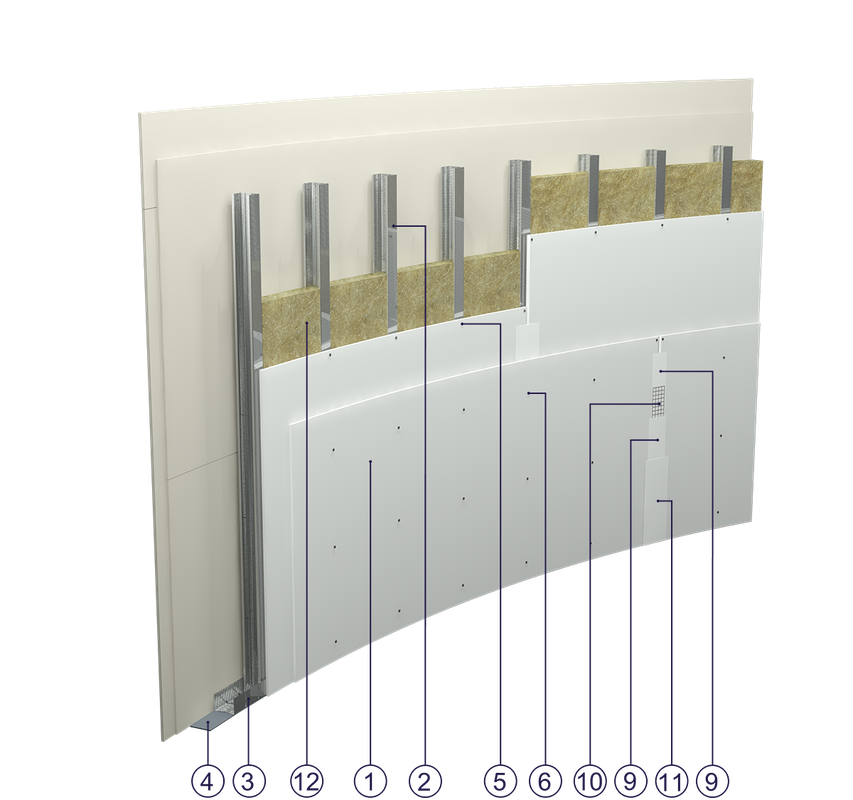

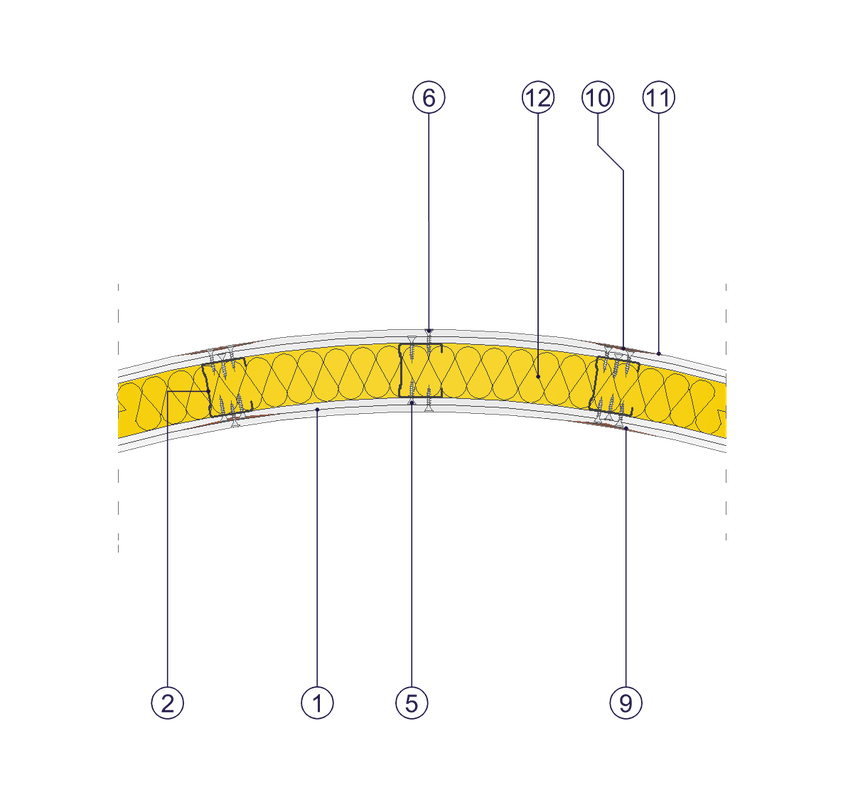

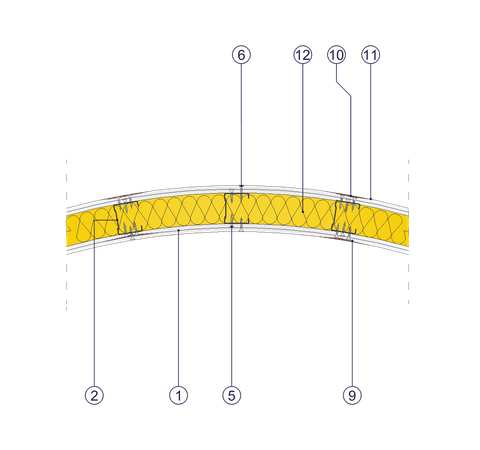

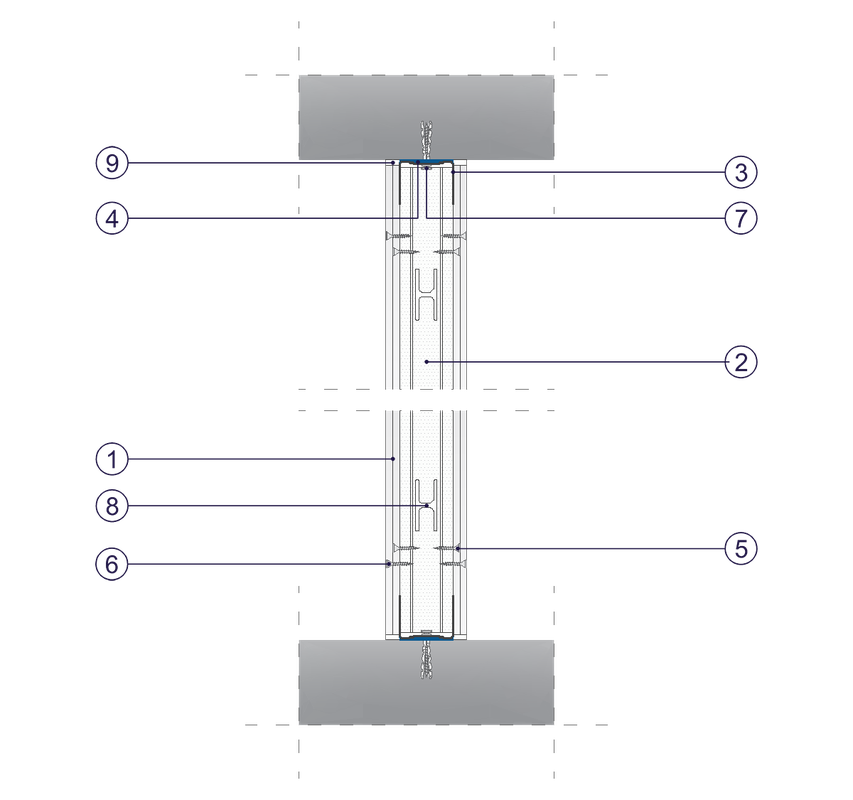

Elementy ściany działowej

1
Płyty gipsowo-kartonowe Norgips S Norflex typu A o grub. 6,5 mm
2
Profile Norgips CW 50 (słupki) w rozstawie osiowym max. co 40 cm
3
Profile Norgips U 50 zamocowane do poziomych elementów nośnych
4
Taśma uszczelniająca Norgips szer. 50 mm
5
Blachowkręty Norgips 3,5 x 25 mm w rozstawie max. co 75 cm
6
Blachowkręty Norgips 3,5 x 25 mm w rozstawie max. co 25 cm
7
Kołki mocujące min. ∅ 6 x 40 mm w rozstawie max. co 80 cm
8
Otwory w słupkach do przeprowadzenia przewodów instalacyjnych
9
Gotowa masa szpachlowa Norgips Start & Finish lub gipsowa masa szpachlowa Norgips Start
10
Taśma zbrojąca Norgips
11
Gotowa masa szpachlowa Norgips Extra Finish, gotowa masa szpachlowa Norgips Start & Finish lub gipsowa masa szpachlowa Norgips Finish
12
Opcjonalnie wełna mineralna
Pobierz Do teczki
Karta systemu SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
1)
Podane wysokości dotyczą konstrukcji o rozstawie profili co 600 mm. Przy zastosowaniu konstrukcji o rozstawie profili co 300 lub co 400 mm dopuszczalne wysokości ścian są większe. Szczegółowe informacje dostępne są u przedstawicieli dostawcy systemu. Podane wysokości dotyczą pomieszczeń, w których jednocześnie przebywa niewielka ilość osób (np. pokoje w mieszkaniach, hotelach, biurach lub szpitalach). W pomieszczeniach, w których przebywa jednocześnie duża ilość osób (takich jak sale konferencyjne, klasy szkolne, aule wykładowe) dopuszczalna wysokość wynosi 3,5 m.
2)
Ciężar nie uwzględnia materiału izolacyjnego

Kalkulator zużycia materiałów

Powierzchnia zabudowy m2
Swpie
Materiał
Jednostka
Zużycie
na 1 m2
Zużycie
na {total} m2
Cena
jednostkowa*
Wartość

Wartość materiałów na 1 m2 ściany

:
{get_calculation_per_meter} PLN

Wartość materiałów na 1 m2 ściany

: {get_calculation_per_meter} PLN

Całkowita wartość materiałów dla pow. ściany

:
{get_total_calculation} PLN

Całkowita wartość materiałów dla pow. ściany

: {get_total_calculation} PLN

Powyższe normy zużycia materiałów nie uwzględniają odpadów występujących w trakcie realizacji elementu i są szacunkowe. Kalkulacja nie stanowi oferty handlowej w rozumieniu art. 66 § 1 Kodeksu cywilnego.

* W celu obliczenia kosztów wykonania ściany należy wpisać ceny jednostkowe materiału.

Q1 - Wykonanie dwukrotnego szpachlowania masą konstrukcyjną (Norgips Start & Finish lub Norgips Start) spoin i połączeń płyt g-k wraz z wtopieniem w spoiny taśmy zbrojącej, pokrycie masą szpachlową widocznych części elementów mocujących

Q2 - Obejmuje zakres Q1 oraz szpachlowanie finiszową masą szpachlową (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) połączeń płyt g-k aż do osiągnięcia płynnego przejścia powierzchni spoiny z powierzchnią płyt g-k

Q3 - Obejmuje zakres Q2 oraz szpachlowanie całej powierzchni elementu przegrody (spoin i kartonu) finiszową masą szpachlową (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) o grub. ok. 1 mm w celu wyrównania powierzchni, zamknięcia porów oraz ujednoliceniu chłonności szpachlowanych powierzchni
