Wieszak płaski ES 60/125
Wieszaki i łączniki

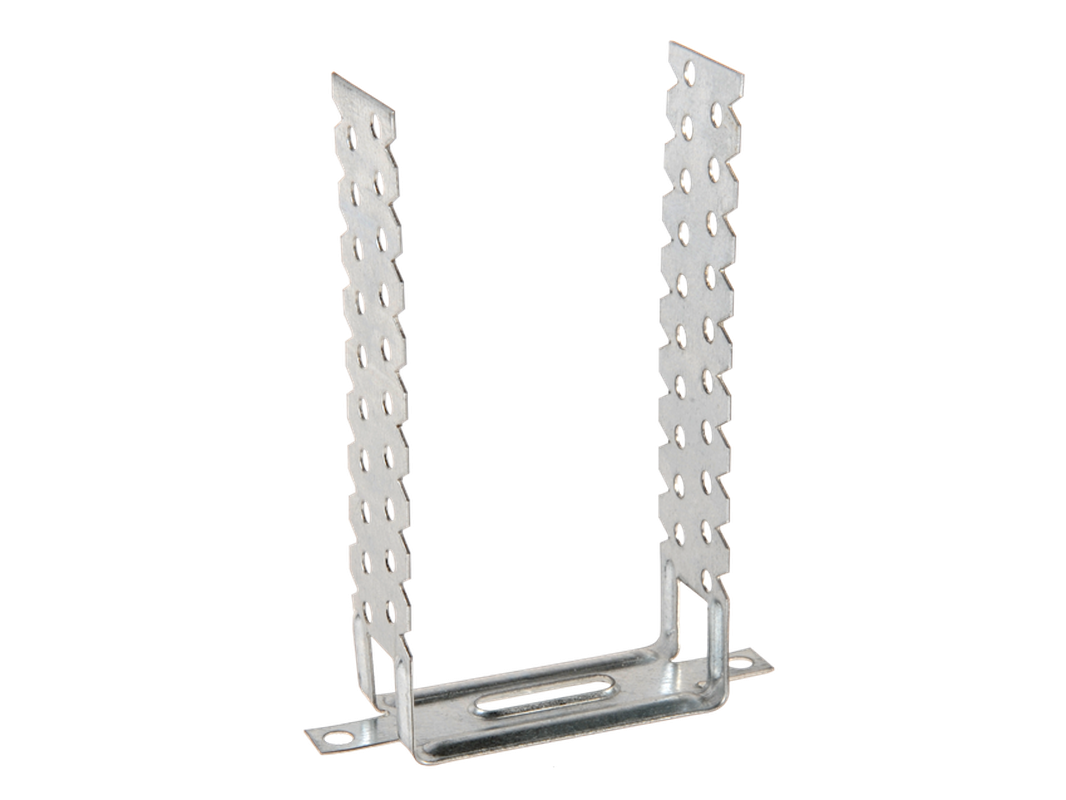

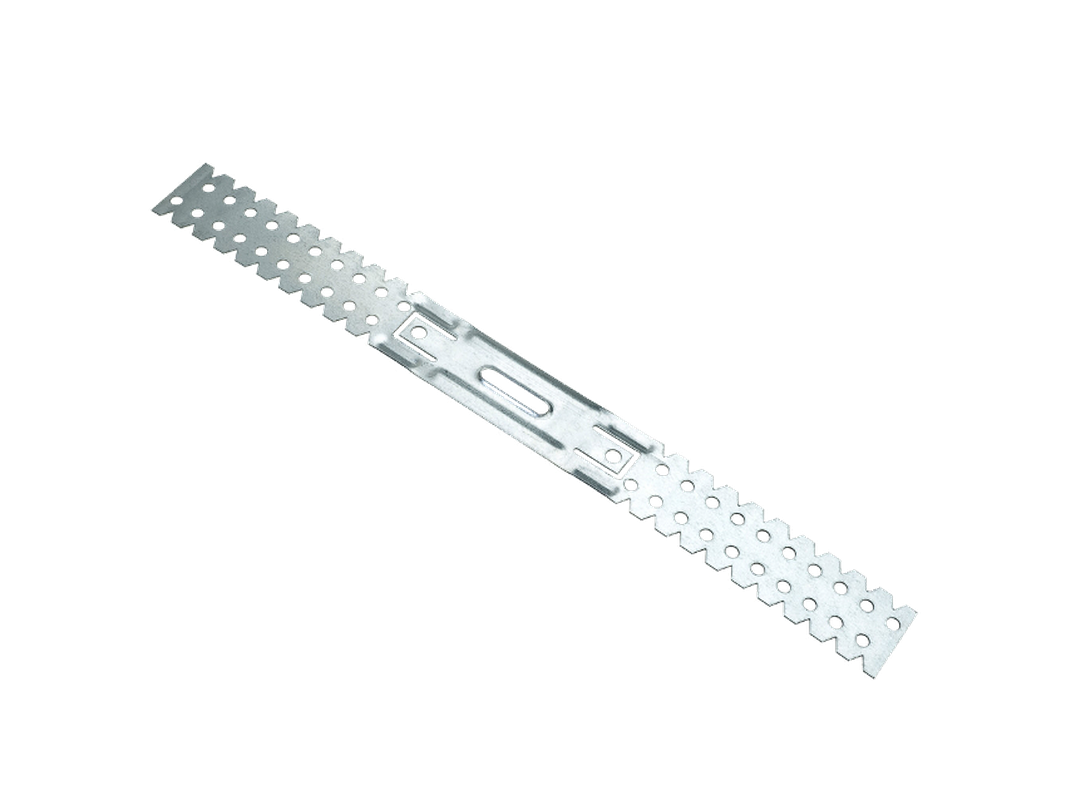

Wieszak płaski ES 60/125

Wieszak do mocowania profili CD 60

Opis

Wieszak wykonany z blachy o grubości 0,8 mm ocynkowanej. Produkt systemowy należący do grupy akcesoria. Element szkieletowej konstrukcji metalowej zgodnie z normą PN-EN 13964:2014-05.

Zastosowanie:

Zastosowanie we wnętrzach jako element konstrukcji podtrzymującej płytę gipsowo-kartonową. Wieszak do mocowania profili CD 60 (stanowiących konstrukcję sufitów podwieszanych) do elementów poziomych np. stropu. Wieszaki ES 60/75 i 60/125 stosowane są do mocowania okładzin ściennych i sufitowych oraz zabudów poddaszy. Do łączenia z profilem CD 60 stosuje się 4 blachowkręty Norgips 3,5 x 9,5 mm z końcówką samowiercącą. Mogą być stosowane w środowiskach o kategorii korozyjności C1 i C2 wg PN-EN ISO 12944-2:2001.

Zalety:
Zaleta

Systemowość. Przebadany w systemach suchej zabudowy NORGIPS.

Zaleta

Bezpieczeństwo użytkowania. Wykonany z blachy o grubości 0,8 mm.

Zaleta

Bezpieczeństwo pożarowe. Przebadany w systemach ogniochronnych o deklarowanej odporności ogniowej.

Zaleta

Oznakowanie. Opisy ułatwiające łatwą identyfikację produktu.

Parametry techniczne:

Materiał

DX51D

Nominalna grubość blachy [mm]

0,8

Rodzaj zabezpieczenia korozyjnego

Ocynk Z140

Trwałość

Klasa B

Reakcja na ogień

A1

Dopuszczalne obciążenie użytkowe [N]

665

Wymiary i pakowanie:
Opakowanie [kg] Wymiary opakowania [cm] Długość [mm] GTIN jednostkowy Karton
[szt.] [m2] [kg]
- - - 5 907 651 699 797 100 - -
- - - 5 907 651 696 956 50 - -

Wskazówki

Wieszak należy przechowywać wewnątrz pomieszczeń. Nie powinien być narażony na bezpośrednie działanie czynników
atmosferycznych. Akcesoria należy wykorzystywać zgodnie z zaleceniami producenta oraz wytycznymi projektu. Inne zastosowania należy konsultować z projektantem.

Informacje dodatkowe

Norma PN-EN 13964:2014-05 “Elementy szkieletowej konstrukcji metalowej do stosowania z płytami gipsowokartonowymi. Definicje, wymagania i metody badań”.

Pobierz Do teczki
Deklaracja właściwości użytkowych Deklaracja Właściwości Użytkowych Nr 7/N/2023 z 2.11.2023 - Wieszak ES płaski
Pobierz Do teczki
Deklaracja właściwości użytkowych Deklaracja Właściwości Użytkowych nr 13/N/2020 z 23.05.2020 - Wieszak ES płaski

Pobierz Do teczki
Karta techniczna KT - Wieszak ES
